OpenWRT firmware for Cisco Meraki Z1 刷机教程

hopol • • 无线路由 • 11518 阅读

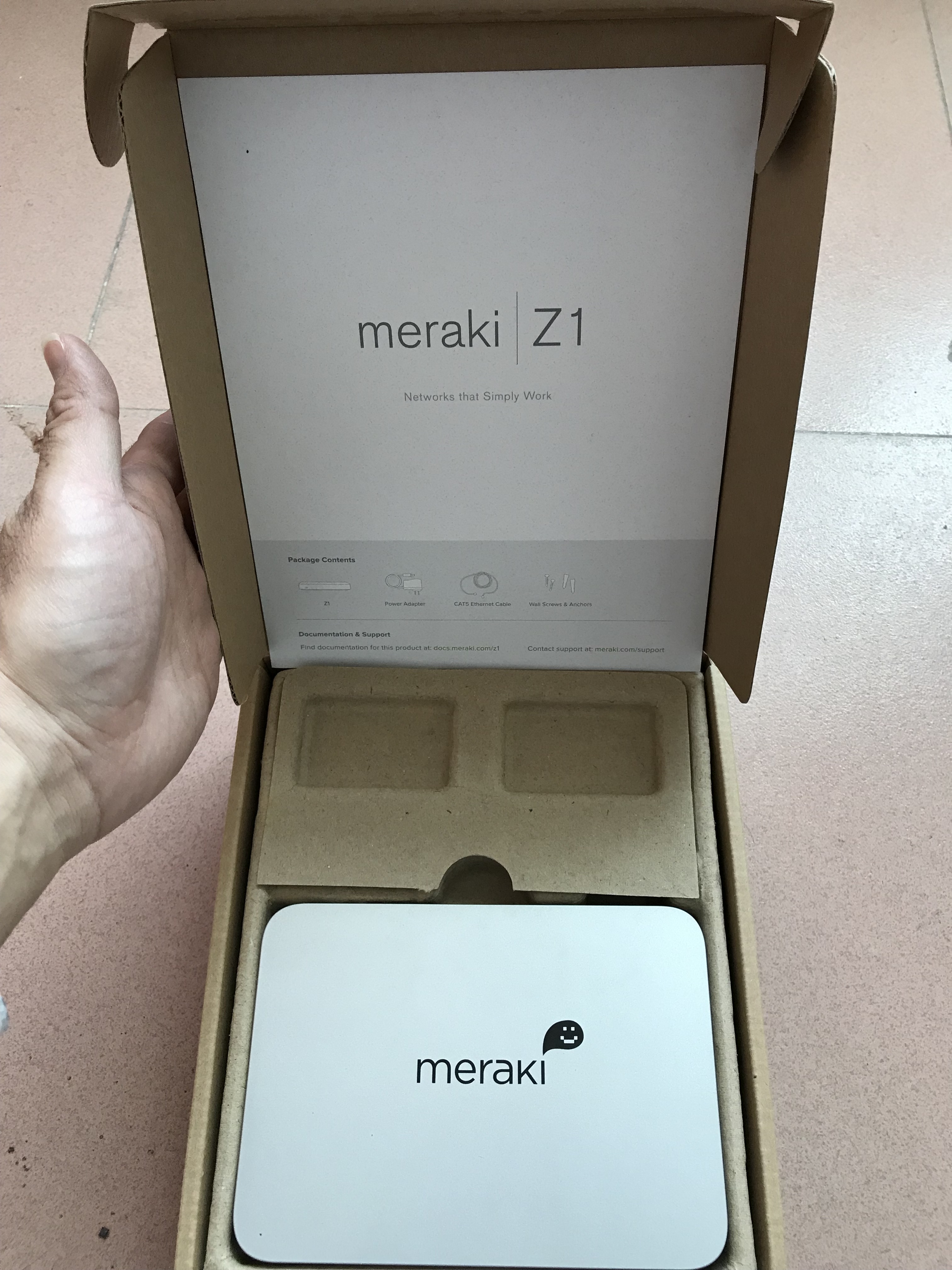

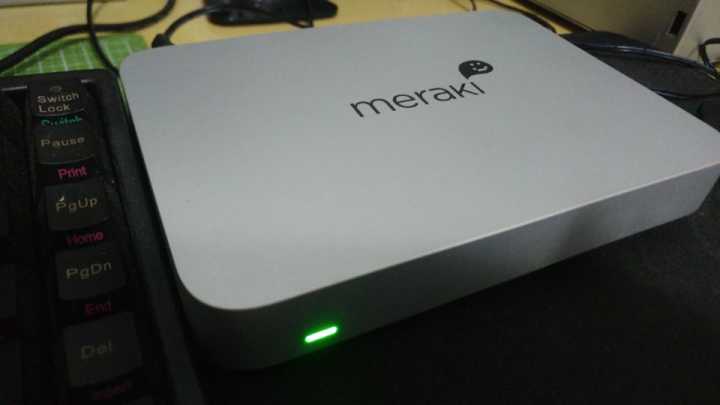

最近买了个 Meraki Z1 ，感觉实惠，还能刷OpenWRT。

前言



Info

Architecture: MIPS
Vendor: Atheros
Bootloader: Cisco Nandloader
System-On-Chip: Atheros AR9344
CPU Speed: 560MHz

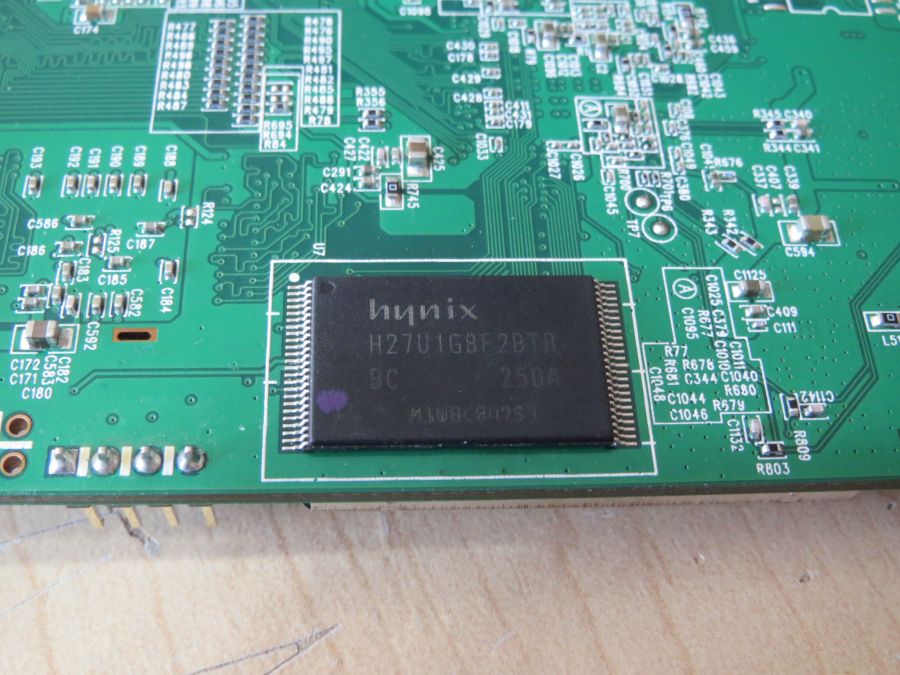

Flash-Chip: Hynix H27U1G8F2BTR
Flash size: 128MiB
RAM: 2x Winbond W9751G6KB-25
RAM Size: 128MiB
Wireless: Atheros AR9340 5.0GHz + Atheros AR9280 2.4GHz
Switch: Atheros AR8236
Ethernet ports: 5x Gigabit (1x WAN, 4x LAN)
USB: Yes, USB 2.0
Serial: Yes, settings
JTAG: Yes



Serial

TTL 针脚定义，只需 GND TX RX 接上就可以了。

J1: GND
J2: TX
J3: RX
J4: VCC

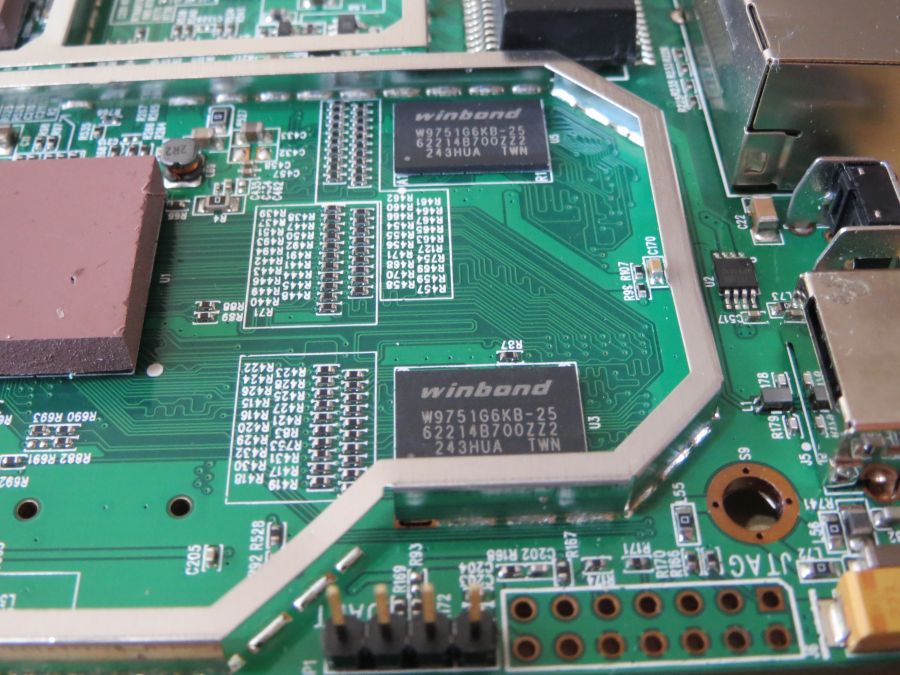

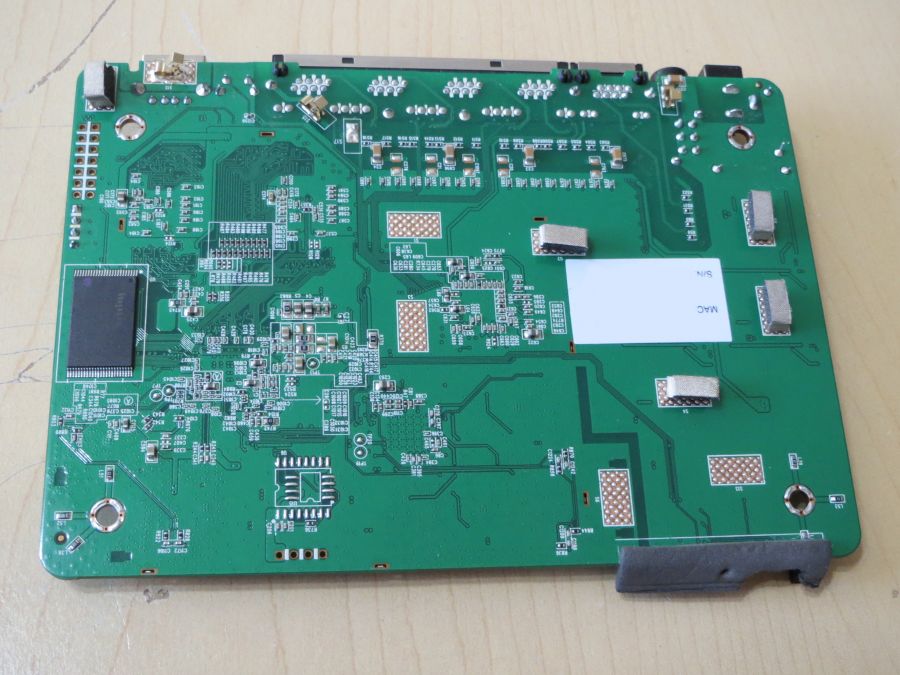

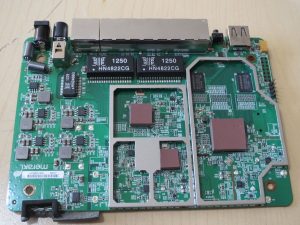

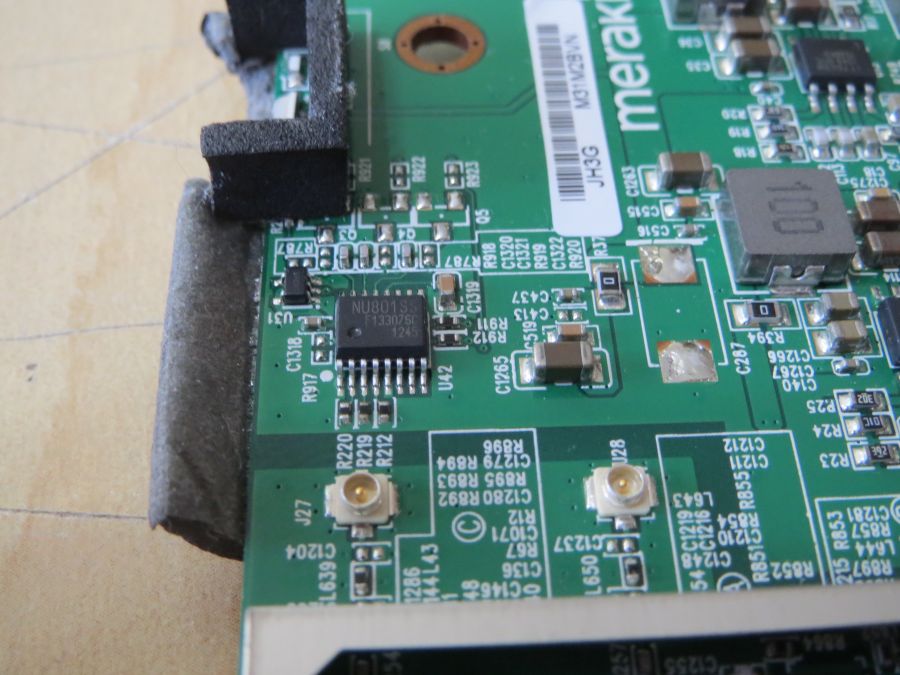

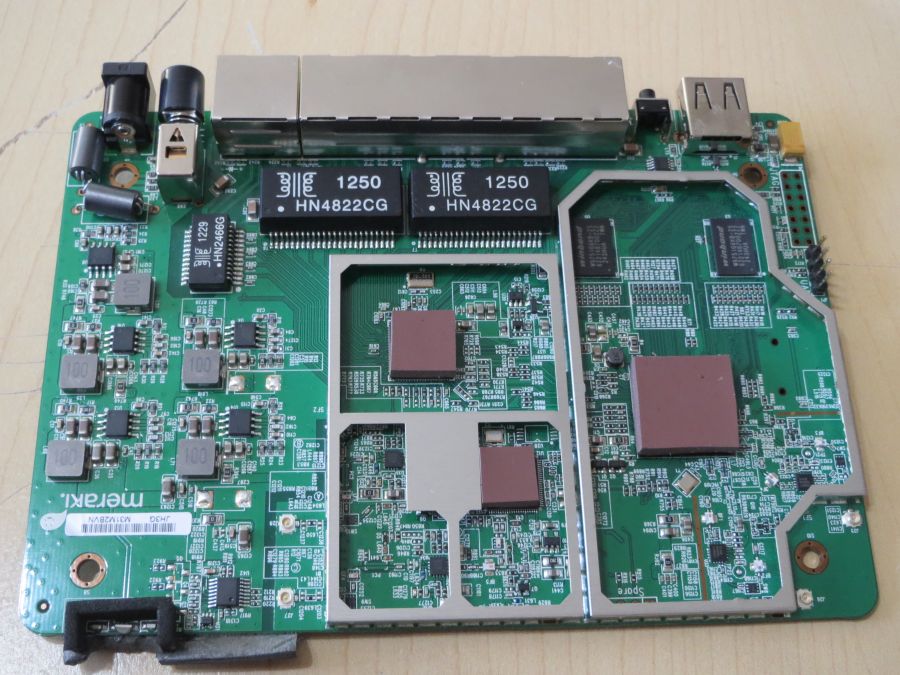

主板照

刷机工具

SecureCRT SecureCRT_jb51

WinSCP WinSCP_5.5



固件

OpenWRT-Meraki-Z1.tar   <===OpenWRT wiki 出品的刷机包

LEDE-Meraki-Z1.tar   <===LEDE 刷机包

openwrt-meraki-z1-R7.6   <===Lean 的R7.6 固件



参考文献

https://openwrt.org/toh/meraki/z1

https://forum.lede-project.org/t/build-for-cisco-meraki-z1/7939

TP-LINK 941N V6救砖实例



刷机教程

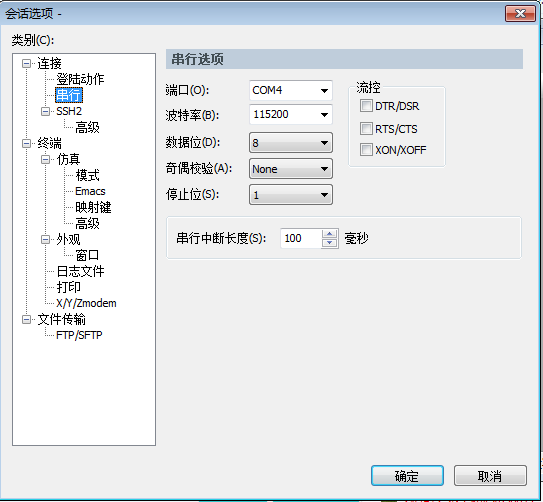

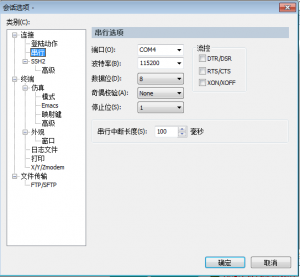

先拆壳，安装好 TTL 驱动，接上对应的针脚。SecureCRT设置如下，我就不详细说了。

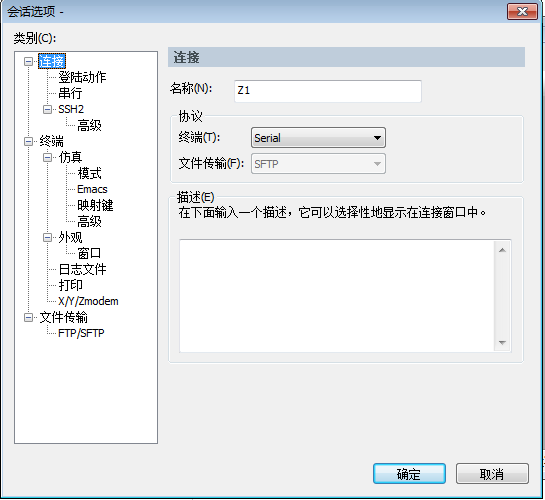

协议选“Serial”，输入必须的数据：端口：跟安装驱动显示的要一致，波特率：115200，然后“下一步”，接着填写“连接名 称（可不改）”，并“完成”。然后链接。

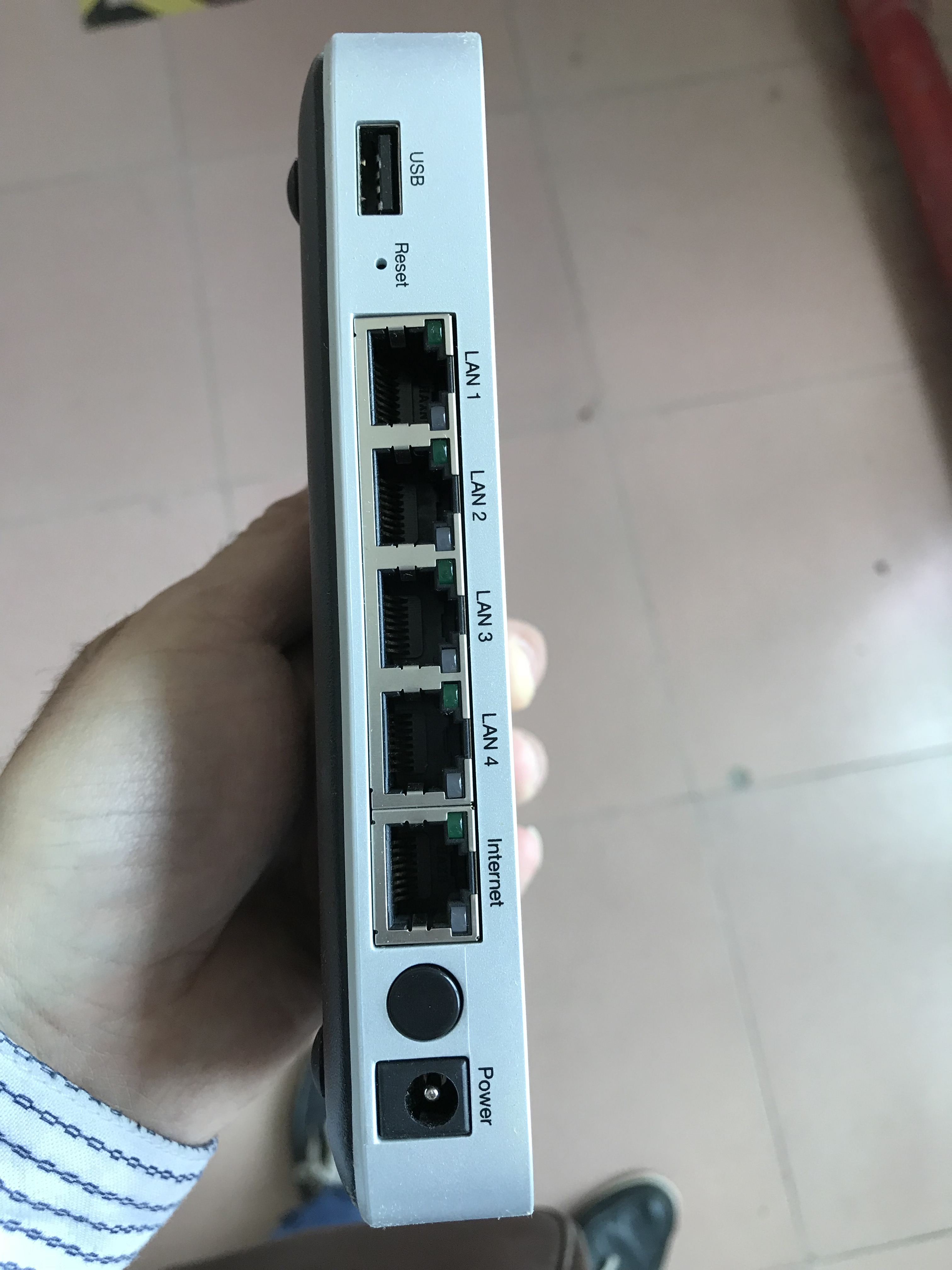

给Z1 接上电源，安装USB旁边的 Reset 按钮十秒左右。然后按一下回车。输入

odm serial_num read

如果返回的信息不是 Q2XX-XXXX-XXXV，输入如下命令

odm serial_num write Q2XX-XXXX-XXXV

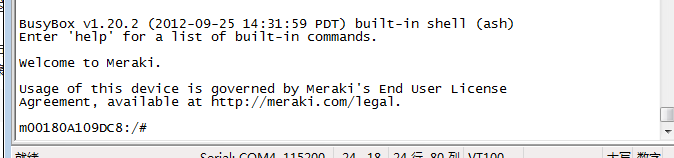

改了SN 后获取 root 权限需要断电重启一下Z1，将会看到如下画面

原固件备份

生活习惯所致，估计以后都不用到但也是备份一下。

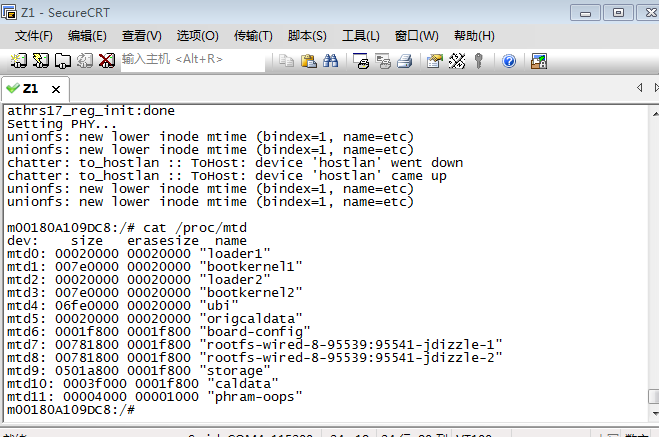

cat /proc/mtd

m00180A109DC8:/# cat /proc/mtd

dev: size erasesize name

mtd0: 00020000 00020000 "loader1"

mtd1: 007e0000 00020000 "bootkernel1"

mtd2: 00020000 00020000 "loader2"

mtd3: 007e0000 00020000 "bootkernel2"

mtd4: 06fe0000 00020000 "ubi"

mtd5: 00020000 00020000 "origcaldata"

mtd6: 0001f800 0001f800 "board-config"

mtd7: 00781800 0001f800 "rootfs-wired-8-95539:95541-jdizzle-1"

mtd8: 00781800 0001f800 "rootfs-wired-8-95539:95541-jdizzle-2"

mtd9: 0501a800 0001f800 "storage"

mtd10: 0003f000 0001f800 "caldata"

mtd11: 00004000 00001000 "phram-oops"



mtd6到mtd10是模拟mtd设备的UBI分区。

只需要备份 loader1，bootkernel1，loader2，bootkernel2，board-config和caldata分区就可以了。



先设置 root 密码

passwd



断开本机的网络，用网线链接到Z1 的 LAN 口。我设置本机IP 为 192.168.0.2

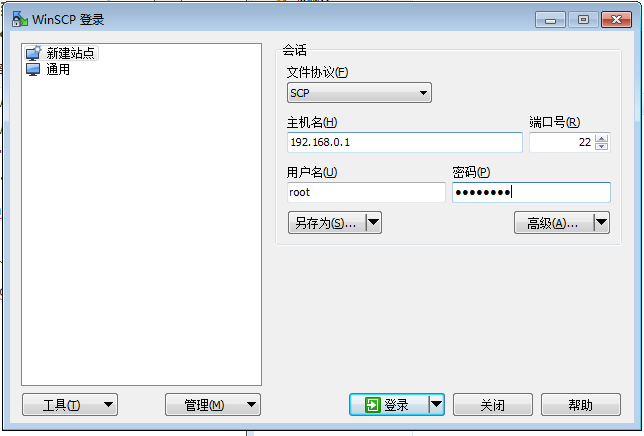

然后打开 WinSCP 链接 Z1 的 IP 192.168.0.1

然后进入 storage 文件夹，一会备份到这里，用WinSCP导出到电脑本地。



SecureCRT 下输入命令

cat /dev/mtd0 > /storage/mtd0

cat /dev/mtd2 > /storage/mtd2

cat /dev/mtd3 > /storage/mtd3

cat /dev/mtd10 > /storage/mtd10



然后将 mtd0 2 3 10 导出并删除 storage 里面的备份文件。



终于开始刷机了

首先本机建立 一个 WEB 服务器，一会用 wget 下载刷机包到 Z1 。至于使用什么服务端自己喜欢吧。我个人用习惯了 phpStudy ，也可以用小巧的。反正能架设起 web 服务就好。

SecureCRT 下输入命令

wget http://192.168.0.2/openwrt-ar71xx-nand-z1-initramfs-kernel.bin -O /storage/openwrt.bin

下载刷机包到 storage 文件夹备用



PS。 可以直接用 WinSCP 上传到 storage 目录下，省却WEB服务器。



写入

dd if=/storage/openwrt.bin of=/dev/mtdblock3



dd if=/storage/openwrt.bin of=/dev/mtdblock1

虽然写入速度很快，但建议等 15~30秒后再进行其它操作。



此时可以断电重启Z1 ，获取到IP 后进入 OpenWRT 更新固件就可以了。

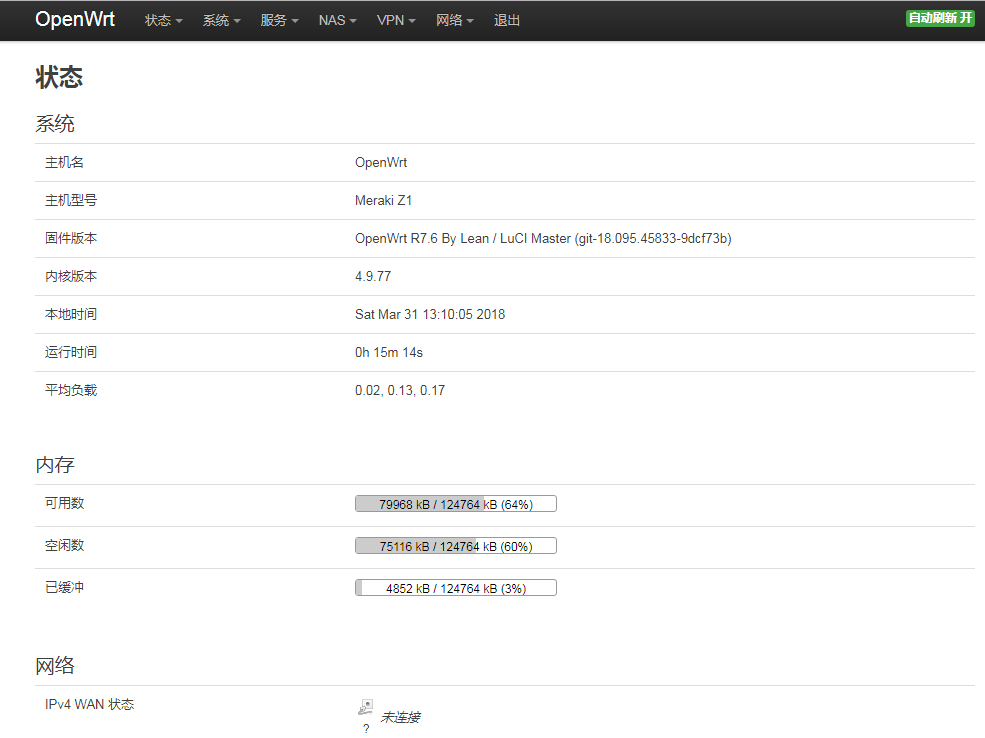

我自用 大雕的固件



补充

老外的教程中提到删除多余分区，我本人懒得折腾没跟进，感兴趣的可以尝试。
